Технологічні комплекси машин для заготівлі кормів та будова косарок

для заготівлі кормів 4.2.1 Косарки

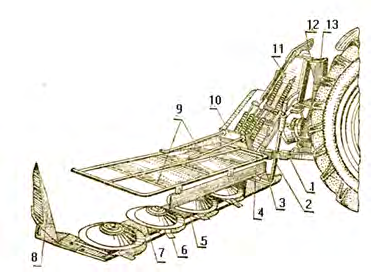

Залежно від умов роботи застосовуються косарки різних марок. У системах машин передбачено навісні однобрусові косарки КС-Ф-2,1, ротаційну навісну косарку КРН-2.1А, а також косарку КСГ-Ф-2,1 для роботи на схилах і напівнавісну косарку КД-Ф-4,0.

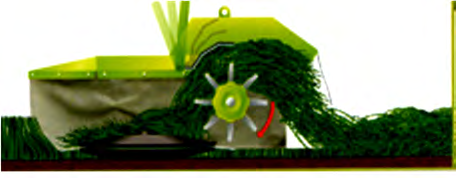

Косарки-плющилки – для одночасного косіння трави та плющення стебел – КПС-5Б, а також ротаційна причіпна косарка-плющилка КПРН-3А.

1 – мотовило; 2 – опора мотовила; 3 – жатка; 4 – шнек; 5, 9 – чистики; 6 – самохідне шасі; 7 – валкоутворювальний пристрій; 8 – плющильний апарат; 10 – різальний апарат; 11 – польовий подільник

Застосування косарок із плющилкою значно прискорює процес висихання та пров’ялювання, а отже, забезпечує збереження поживних речовин.

Розрізняють сегментно-пальцеві, безпальцеві та ротаційні різальні апарати. Перші два здійснюють зріз за принципом ножиць, коли стебла спираються на протирізальні елементи апарата і зрізуються закріпленими на ножі сегментами. У ротаційних апаратів ножі закріплені на диску (ротаційно-дискові) або барабані (ротаційно-барабанні), стебла рослин вони розрізають ударом. Відгин стебел обмежується їхньою жорсткістю, інерцією і частково підпором сусідніх стебел. Сегментно-пальцевий різальний апарат складається з пальцевого бруса 1 і ножа 10, що здійснює зворотно-поступальний рух із середньою швидкістю 1,8–З м/с. Пальцевий брус 1 являє собою сталеву смугу, до якої прикріплені сталеві пальці 7. Угорі палець забезпечений відростком, з боків – вусиками. До нього прикріплена сталева протирізальна пластина 9 з гострими бічними гранями. Палець прикріплений до пальцевого бруса болтом. Буртик пальця впирається в брус, утримуючи палець від бічного відхилення. Палець має жолобок, у якому переміщується спинка 2 ножа. До спинки ножа прикріплені сталеві пластини 3 трапецеїдальної форми з гострими бічними гранями (сегменти) і головка, шарнірно з'єднана з шатуном механізму привода ножа.

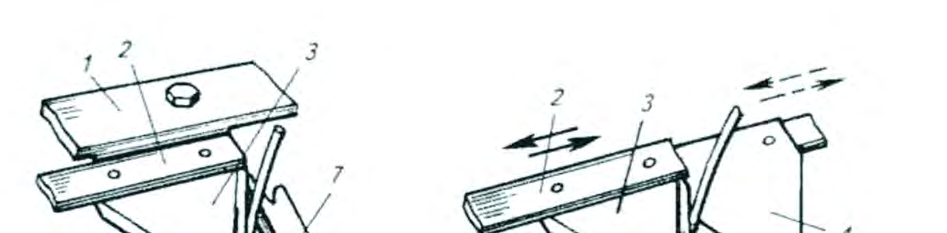

а, в, е – сегментно-пальцевий; б – безпальцевий; г – ротаційно-барабанний; д – ротаційно-дисковий

Будова та регулювання сегментно-пальцевих різальних апаратів

Під час зрізу стебел виникають сили, що притискають спинку 2 ножа до пальцевого бруса 1. Для запобігання зношуванню пальцевого бруса до нього прикріплені пластини тертя 12, у які впираються спинка і сегменти ножа. Діаметр отвору в пластинах більший за діаметр болта, що дозволяє пересувати пластину в міру зношування.

Притискні лапки 11 притискають сегменти до протирізальних пластин 9, забезпечуючи тим самим необхідний зазор у різальній парі сегмент–пластина. Носок сегмента 3 стикається з протирізальною пластиною, а основа спирається на пластину тертя 12. Тому між сегментом і заднім краєм протирізальної пластини має бути зазор 0,3–0,5 мм. Якщо він більший, підгинають притиски.

На кінцях пальцевого бруса закріплені внутрішній 5 і зовнішній 8 башмаки. Під кожним башмаком знаходиться полозок, задній кінець якого можна підіймати й опускати, регулюючи висоту зрізу рослин.

Безпальцевий різальний апарат відрізняється від сегментно-пальцевого конструкцією протирізального елемента, як який застосовують нерухомі сегменти 4 або вузькі пальці без відростка з відкритою протирізальною пластиною. До цього типу належать також апарати з двома рухомими ножами, у яких стебло защемлюється між рухомими назустріч один одному сегментами. Такі апарати застосовують при збиранні сплутаних і полеглих рослин, оскільки безпальцевий апарат у цих умовах менше забивається і забезпечує якісний зріз.

Різальні апарати підпірного зрізу (сегментно-пальцеві та безпальцеві) мають сегменти з гладкою кромкою, з кутом заточування близько 19°. Бічні та передня грані сегментів загартовані. Сегменти необхідно своєчасно заточувати, оскільки під час роботи тупих сегментів зусилля зрізу рослин різко зростає, якість зрізу погіршується, висота зрізу збільшується.

Для скошування сіяних трав і рослин із жорсткими трубчастими стеблами застосовують ніж, складений із сегментів із насічками на різальних кромках. Вони зрізують стебла зі значно більшим зусиллям порівняно з гладкими сегментами. Насічені сегменти не потрібно точити.

Ротаційні та барабанні різальні механізми

Ротаційно-дисковий різальний апарат складається з бруса, на якому встановлені ротори (диски 14) із шарнірно або жорстко закріпленими ножами 15. Ножі обертаються з окружною швидкістю 40–60 м/с і ударом розрізають стебла рослин. Такі апарати дозволяють працювати на великих поступальних швидкостях і забезпечують якісний зріз рослин на високоврожайних ділянках.

Ротори можуть бути виконані з верхнім, нижнім або комбінованим приводом:

• При верхньому приводі обертання здійснюється за допомогою клинопасової передачі, розташованої зверху різального апарата.
• При нижньому приводі диски отримують обертання від шестеренної передачі, поміщеної в корпусі, на якому встановлені підшипники дисків.
• Комбінований привод полягає в тому, що частина роторів приводиться в дію клинопасовою передачею, а частина – шестеренною.

Ротаційно-барабанний різальний апарат складається з барабана 16, що обертається навколо горизонтальної осі, та ножів 17, закріплених на барабані шарнірно або жорстко. Обертаючись із великою швидкістю, ножі ударом розрізають стебла і відкидають їх на транспортувальний пристрій. У таких пристроях зазвичай зріз рослин суміщений з їх подрібненням.

Апарати з шарнірно закріпленими ножами застосовують на універсальних косарках-подрібнювачах, а з жорстко закріпленими ножами – на машинах для збирання грубостеблових силосних культур.

Технологічні комплекси машин для згрібання сіна

Граблі призначені для згрібання сіна у валки.

Із граблів набули поширення головним чином:

• причіпні колісно-пальцеві ГВК-6;
• поперечні напівнавісні граблі ГП-Ф-16;
• роторні граблі-ворушилки ГВР-6Б.

а – поперечних; б – роторних; в – колісно-пальцевих
