Устройство и принцип работы дождевальной машины ДКШ 64 Волжанка

Дождевальная машина ДКШ-64 «Волжанка» предназначена для полива низкостебельных полевых и овощных культур, а также долголетних культурных пастбищ и лугов. Машина имеет два крыла 4 и 11, которые при поливе монтируют по обе стороны от оросительного трубопровода 1.

а – общий вид; б – сливной клапан; 2, 12 – гидранты; 3 – кормщики; 4, 11 – крылья; 5, 10 – колеса; 7 – дождевальный аппарат; 8 – приводная тележка; 9 – двигатель; 14 – сливные отверстия; 15 – болт; 16 – клапан

Полив каждым крылом проводят позиционно с забором воды от гидрантов 2 и 12, расположенных один от другого на расстоянии 18 м. Каждое крыло состоит из водопроводящего трубопровода 6, опорных колес 5, приводной тележки 8 и дождевальных аппаратов. Трубопровод собирают из алюминиевых труб длиной 12,6 м, служащих одновременно осью опорных колес 5. Среднеструйные дождевальные аппараты 7 снабжены механизмами самоустановки и вращения ствола. Механизм самоустановки представляет собой трубчатое шарнирное звено с герметизирующей шайбой и противовесом. При поливе противовесы удерживают аппараты в вертикальном положении. Механизм вращения ствола снабжен качающимся коромыслом с лопаткой. Струя воды, выходящая из сопла аппарата, ударяет в лопатку коромысла и отклоняет его. Возвращаясь в исходное положение, коромысло поворачивает ствол аппарата на угол 3–5°. Диаметр отверстия сопла 7 мм. На фланце каждой трубы смонтирован сливной клапан 16, состоящий из металлической пластины и резиновой манжеты овальной формы. Манжеты после закрытия задвижки гидранта отходят от отверстий 14 и выпускают воду из трубы. При поливе манжеты перекрывают отверстия 14. С одной позиции на другую каждое крыло перекатывают при помощи бензинового двигателя 9 мощностью 3 кВт, установленного на тележке крыла. Двигатель 9 приводит в движение ходовые колеса 10 тележки и поливной трубопровод 6. Рукояткой реверса машину можно останавливать, сообщать ей прямой и обратный ход. Рукоятку включают до пуска двигателя или на малой частоте его вращения, когда сцепление двигателя выключено. Трубопровод 6 собирают на краю поля против гидранта и подключают к нему гибким рукавом. После выдачи поливной нормы закрывают задвижку гидранта, отсоединяют от него рукав, включают двигатель, первое крыло перекатывают на новую позицию, устанавливают аппараты в вертикальное положение. Заглушив двигатель, трубопровод подключают к следующему гидранту и начинают полив. Второе крыло присоединяют к первому гидранту и включают в работу. Оба крыла поливают одновременно. Дождеватель поставляется в шести модификациях с крыльями длиной 400, 350, 300, 250, 200 и 150 м. Один оператор обслуживает дветри машины. Интенсивность дождя 0,24 мм/мин.

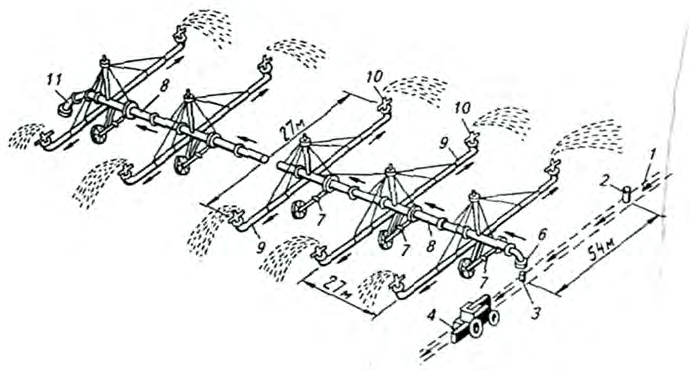

Дождевальная машина ДФ-120 «Днепр» предназначена для полива всех сельскохозяйственных культур, лугов и пастбищ с высотой растений не более 2 м. Полив проводят позиционно от гидрантов 2, 3 и 5 закрытой оросительной сети, расположенных на расстоянии 54 м. Машина снабжена самоходными тележками-опорами 7, на которые опирается водопроводящий трубопровод 8 открылками 9, среднеструйными дождевальными аппаратами 10, заборными устройствами 6. Открылки и звенья имеют стабилизирующие тросовые раскосы и расчалки.

1, 11 – трубопроводы; 2, 3, 5 – гидранты; 4 – электростанция; 6 – заборные устройства; 7 – тележка-опора; 9 – открылки; 10 – дождевальные аппараты

Особенности эксплуатации и автоматизация машин

Для привода колес на тележках смонтированы электродвигатели с пусковой аппаратурой. Питание электродвигатели получают от электростанции 4 (трактор с навесным генератором). Трубопровод присоединяют к одному из гидрантов оросительной сети и проводят полив.

По окончании полива выполняют следующие операции:

• гидрант 3 закрывают;
• заборное устройство 6 переводят в транспортное положение;
• трубопровод освобождают от воды;
• разъемы питающих кабелей тележек подключают к электростанции.

Машина и трактор перемещаются синхронно к следующему гидранту. Прямолинейность трубопровода обеспечивается механизмом синхронизации движения тележек. Если какая-либо тележка выходит вперед, магнитный пускатель отключает мотор-редуктор и тележка останавливается. При недопустимом изгибе трубопровода на пульте управления гаснет сигнальная лампочка и включается звуковой сигнал. Расстояние машины от линии гидрантов корректируют, изменяя скорость движения первой и последней тележек кнопками на пульте управления в кабине трактора. Для транспортировки машины с одного поля на другое колеса тележек разворачивают на угол 90°.

Производительность машины при поливной норме 300 м3/га составляет 1,4 га/ч. Интенсивность дождя – 0,3 мм/мин.

Конструкция дождевальной машины «Фрегат»

Самоходная дождевальная машина ДМУ «Фрегат» представляет собой движущийся по кругу многоопорный трубопровод 3 из стальных труб специального сортамента, установленный на двухколесных тележках 4. Трубопровод присоединяют к стояку 2 гидранта 1, расположенного в центре орошаемого участка. Над гидрантом размещена неподвижная опора с поворотным коленом, вокруг которого вращается машина.

а – общий вид; б – схема гидропривода; 1 – гидрант; 2 – стояк; 3 – трубопровод; 4 – тележка; 5 – трос; 6 – дождевальные аппараты; 7 – сливные клапаны; 9, 21 – пружины; 10, 19 – тяги; 11 – ртутный переключатель; 12 – стержень; 20, 25 – рычаги; 14, 26 – дроссельный и распределительный клапаны; 15, 16 – рукава; 17 – фильтр; 18 – штырь; 22, 27 – толкатели; 23 – стопор; 24 – сливной кран; 28 – шток; 29 – гидроцилиндр; 30 – сливная труба

На трубопроводе установлены среднеструйные дождевальные аппараты 6 кругового действия и концевой дальнеструйный аппарат для орошения углов квадратного поля, поливающий по сектору радиусом 25 м. Каждая тележка снабжена гидравлическим приводом, работающим под давлением оросительной воды следующим образом. Вода из трубопровода 3 через фильтр 17 и рукав 16 поступает в дроссельный клапан 14, а затем через рукав 15, распределительный клапан 26 и полый шток 28 в гидроцилиндр 29. Так как шток гидроцилиндра закреплен на раме, а цилиндр свободен, то он под давлением воды поднимается вверх. К цилиндру присоединен рычаг 20, противоположный конец которого связан с передним 27 и задним 22 толкателями колес, которые упорами захватывают шпоры и вращают колеса. Тяга переключения 19, скользящая внутри верхней части рычага 20, соединена вилкой распределительного клапана с рычагом 25. Рычаг 20 нажимает на штырь тяги, она поднимается и поворачивает рычаг 25, который через шток воздействует на клапан 26 и опускает его. Последний перекрывает подачу воды в гидроцилиндр и открывает сливное отверстие. Под действием возвратной пружины 21 и собственной массы гидроцилиндр опускается и выталкивает воду на слив в трубу 30. Толкатели колес отходят назад и входят в зацепление со следующими почвозацепами. Достигнув вилки на тяге, рычаг 20 нажимает на нее, поворачивает рычаг 25, который, захватив буртик штока, открывает клапан и закрывает сливное отверстие. Вода поступает в гидроцилиндр, и цикл повторяется. Тележки, находясь на неодинаковых расстояниях от центра вращения, движутся с различными скоростями, поэтому каждая из них имеет механизм регулировки скорости. Если одна из тележек отстает, трубопровод изгибается и тянет за собой закрепленные на нем тяги 10, перемещающие стержень 12, который скосом давит на ролик нажимного рычага 13, а тот, в свою очередь, – на шток дроссельного клапана, заставляя клапан 14 опускаться. Проходное отверстие клапана увеличивается, гидроцилиндр быстрее заполняется водой, и скорость тележки возрастает. Это продолжается до тех пор, пока тележка не встанет в одну линию с другими. Когда изгиб трубопроводов выровняется, подача воды войдет в норму. Скорость движения тележки регулируют, изменяя рабочую длину стержня 12. Частоту вращения машины (0,47–0,11 об/сут), а следовательно, и поливную норму (240–1250 м3/га) регулируют вручную на последней тележке краном – задатчиком скорости, которым изменяют подачу воды в ее гидропривод. Кран снабжен стрелкой и шкалой. После подачи поливной нормы машину перевозят к следующему гидранту.
