Классификация опрыскивателей и настройка параметров распыления рабочей жидкости

Как выбрать тип распыления и настроить работу форсунок

Качество внесения пестицидов напрямую определяет их эффективность в поле. Агроному важно добиться оптимального размера капель и равномерного покрытия листьев или почвы. Слишком мелкие капли сносит ветром, а крупные быстро стекают с листовой поверхности на землю, снижая защитный эффект.

В зависимости от стоящих задач опрыскивание делят на три технологических типа. Полнообъемный метод требует больших объемов воды и крупных капель. Малообъемное и ультрамалообъемное внесение позволяют работать с концентрированными растворами, существенно экономя воду и время на заправку бака.

Размер капель регулируется с помощью рабочих органов машины — распыливающих наконечников. Здесь играют роль два фактора: давление в системе и диаметр отверстия распылителя. Чтобы уменьшить размер капли, необходимо повысить давление или установить наконечник с меньшим соплом. Расход жидкости возрастает при увеличении давления и диаметра отверстия распылителя.

• Крупнокапельный распыл — более 300 мкм
• Мелкокапельный распыл — 150–300 мкм
• Высокодисперсный распыл — 50–150 мкм
• Аэрозольный распыл — менее 50 мкм

Опрыскиватели подбирают под структуру посевов и особенности хозяйства. Машины бывают специализированными (для обработки одной культуры, например, виноградников, хмельников или хлопчатника) и универсальными (для нескольких культур). По способу соединения с трактором они делятся на навесные, полунавесные, прицепные и монтируемые, а по типу распределителя — на штанговые, вентиляторные и комбинированные.

Технические характеристики популярных моделей опрыскивателей

Надежная работа техники в поле зависит от ее конструкционных параметров. Отечественные хозяйства часто используют прицепные штанговые и вентиляторные машины. Ниже приведены детальные технические параметры трех распространенных моделей опрыскивателей для различных типов обработок.

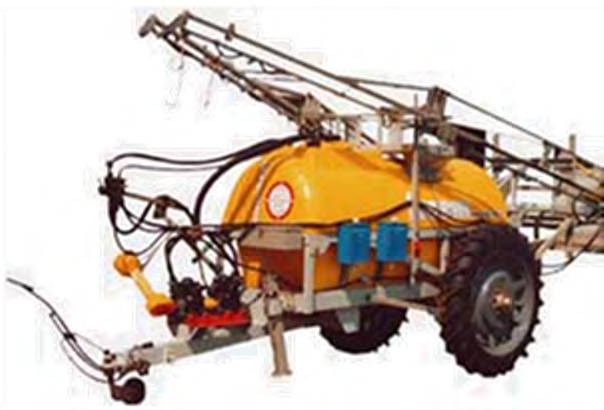

Прицепной опрыскиватель ОП-2000 М «Руслан» предназначен для обработки полевых культур пестицидами и жидкими удобрениями. Он укомплектован 2000-литровым основным пластиковым баком, штангами с гидравлическим управлением и баком предварительного смешивания на 100 л. Модель оснащена итальянским насосом с производительностью 133 л/мин, вал которого защищен от вибраций промежуточной опорой. Для удобства механизатора предусмотрена 20-литровая канистра для мытья рук.

Для химической защиты многолетних насаждений применяется вентиляторный опрыскиватель ОПВ-2000. Двухскоростной вентилятор с регулируемым углом лопаток позволяет настраивать воздушный поток под конкретную культуру, экономя мощность тракторов МТЗ-80/82 или ЮМЗ. Мембранно-поршневой насос обеспечивает стабильное давление, а двухпозиционные распылительные головки с отсекателями позволяют быстро переключать нормы вылива.

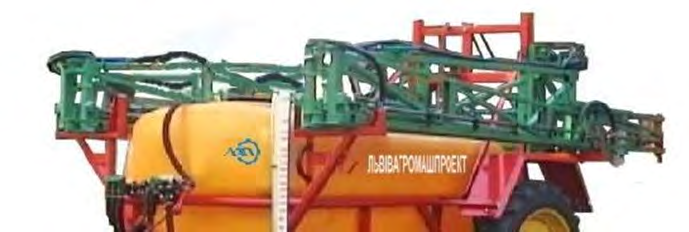

Полевой штанговый комбинированный опрыскиватель ОПШ-2000 решает задачи поверхностного внесения пестицидов и жидких минеральных удобрений. Он также подходит для проведения побелочных работ и пожаротушения. Модель оборудована щелевыми распылителями и надежным насосом НШН-600Н, выдающим подачу до 380 л/мин.

Применение прицепных опрыскивателей ОП-22 и ОТМ 2-3-01 позволяет эффективно обрабатывать полевые культуры пестицидами и вносить жидкие комплексные удобрения (ЖКУ). Модель ОП-22 разработана для обработки зерновых, свеклы, овощей и картофеля, в том числе по интенсивным технологиям. Полуприцепной опрыскиватель ОТМ 2-3-01 подходит для использования в районах с умеренным климатом и работает со всеми видами пестицидов в виде растворов, эмульсий и растворимых порошков, а также с ЖКУ.

• Вместимость бака ОП-22 — 2 куб. м
• Объем бака ОТМ 2-3-01 — 2000 л
• Ширина захвата ОП-22 — 22,6 м
• Ширина захвата ОТМ 2-3-01 — 18 м
• Расход пестицидов ОП-22 — 80–200 л/га

Технические параметры и особенности эксплуатации опрыскивателей

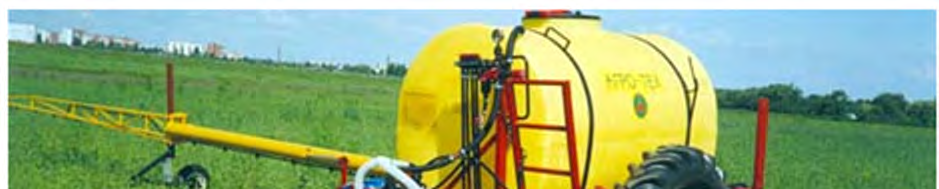

Широкозахватный опрыскиватель ОП-22 спроектирован для агрегатирования с тракторами класса 0,6–0,9 (включая МТЗ 80/82) с силой тяги 6–9 кН. Привод его мембранно-поршневого насоса осуществляется от вала отбора мощности через карданный вал 10.016.2000-03.04 (изготовленный по ТУ 23.2.21 07-89). Для предотвращения повреждения растений колесно-опорная штанга этой модели имеет колею 11500 мм, что позволяет опорным колесам точно проходить по междурядьям свеклы, подсолнечника и кукурузы.

Полуприцепной опрыскиватель ОТМ 2-3-01 агрегатируется с тракторами класса 1,4 (марки «Беларус»). Опрыскиватель оснащен гидроприводом для автоматического раскладывания и подъема штанг, а также трехступенчатой системой фильтрации рабочей жидкости для защиты форсунок. В конструкции предусмотрена возможность самозаправки опрыскивателя водой непосредственно на поле.
